121718-冷却液液位较低

故障代码 121718
冷却液液位较低

故障概述

代码		故障	产生后果
故障代码	121718	冷却液液位较低——当发动机运转时，冷却液液位开关的信号电路检测到冷却液液位低（传感器触点闭合）。	如果照旧操作机器，发动机会过热。
SPN	111
FMI	18

系统描述

冷却液液位开关用于检测冷却液液位，低液位时报警。当冷却液液位开关上的浮块距底端≤3mm（液位低）时，触点闭合，否则断开。

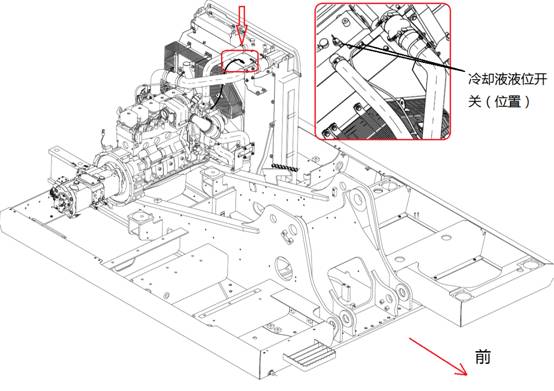

部件位置


故障诊断及排除步骤

步骤1 -冷却液液位较低

步骤2 -冷却液液位开关故障

步骤3 -线束短路

步骤4 -连接器故障

步骤5 -检查本故障是否消除

步骤向导

步骤 1 检查冷却液液位是否较低

步骤 2 检查冷却液液位开关是否出现故障

注意事项：更换元器件时，请务必使用柳工配件。
检查方法将起动开关转到OFF位置，断开冷却液液位连接器： 1、查看连接器内是否有水气，泥油等。 2、用万用表电阻档测量冷却液液位开关接头两端子之间的电阻（正常大于100K）。
冷却液液位开关是否出现故障？
是	否
修复或更换冷却液液位开关。转至5	转至3

步骤 3 检查线束是否与地短路

注意事项：正确捆扎线束与导线：避免线束硬折、硬弯。应尽量远离运动部件，防止拉断与磨损。避免与锋利的金属棱角摩擦。尽量远离油、水。尽量远离高温部位（如发动机机体）。
检查方法 1、检查控制器（J1-09）到冷却液液位开关之间的连接线束（809号线）是否磨损。 2、断开冷却液液位开关连接器和控制器连接器，用万用表电阻档测量线束（809号线）开关连接端与搭铁之间阻值（正常大于100K）。
线束是否与地短路？
是	否
重新连接线束并进行包扎。转至5	转至4

步骤 4 检查连接器是否出现故障

注意事项：更换元器件时，请务必使用柳工配件。
检查方法连接冷却液液位开关连接器，断开控制器连接器，用万用表电阻档测量控制器J1-09端口与搭铁之间的阻值（正常大于100K）当阻值不正常时，说明连接器存在绝缘故障
连接器是否出现故障？
是	否
更换连接器。转至5	转至5

步骤 5 检查本故障是否消除

检查方法将起动开关转到ON位置，重新检测故障。
本故障是否消除？
是	否
维修完毕	重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。返回

最后修订时间: 2013-4-16

广西柳工机械股份有限公司
