故障代码
131104 |
|
故障 |
产生后果 |
||
|
故障代码 |
131104 |
冷却液温度传感器电压低于范围值（当发动机运转时，发动机的水温传感器的信号电路检测到发动机水温过低—— |
如果照旧操作机器，会造成发动机功率下降。 |
|
SPN |
110 |
||
|
FMI |
4 |
||
系统描述
温度传感器由感温材料NTC做成，用来检测冷却水（液压油）温度，为康明斯发动机专用温度传感器，属于负温度系数热敏电阻类型，即温度越低，表现出阻值越大，从而将温度的变化转化成电阻电压信号输出，通过接到控制器检测出冷却水（液压油）的温度，并通过与显示器仪表相连接显示冷却水（液压油）的温度，当水（液压油）温高于一定值时，发出报警信号。
水油温传感器参数表

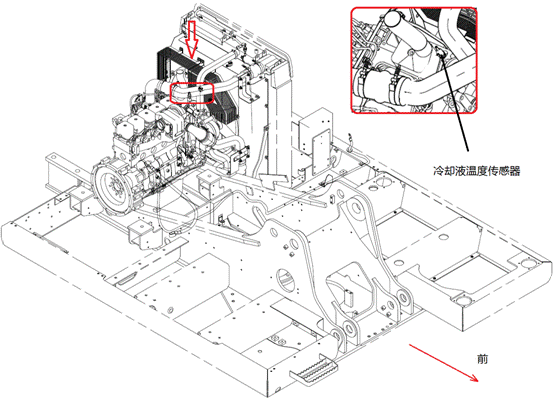

部件位置
故障诊断及排除步骤
|
步骤1
-冷却液温度传感器故障 步骤2 -线束与地短路 步骤3
-连接器故障 步骤4 -检查本故障是否消除 |
步骤向导
|
注意事项：
|
|
|
检查方法
将旋钮开关转到OFF位置，断开传感器连接器：
1、检查连接器内是否有水汽、油泥等 2、使用万用表20KΩ档位，测量传感器连接器端子1和2的电阻，将结果与参数表进行比较(正常大于10Ω)。 |
|
|
冷却液温度传感器是否出现故障？ |
|
|
是 |
否 |
|
修复或更换传感器。 |
|
|
注意事项：
避免线束硬折、硬弯。 应尽量远离运动部件，防止拉断与磨损。 避免与锋利的金属棱角摩擦。 尽量远离油、水。 尽量远离高温部位（如发动机机体）。 |
|
|
检查方法 1、检查控制器（J1-19、J2-22）到冷却液温度传感器之间的连接线束（819、922号线）是否磨损。
2、断开冷却液温度传感器连接器和控制器连接器，用万用表电阻档分别测量线束（819、922号线）传感器连接端与搭铁之间的阻值（正常大于100K）。 |
|
|
线束是否与地短路？ |
|
|
是 |
否 |
|
重新连接线束并进行包扎。 |
|
|
注意事项：
|
|
|
检查方法 连接冷却液温度传感器连接器，断开控制器连接器，用万用表电阻档测量控制器J1-19、J2-22端口之间的阻值，将结果与参数表进行比较（正常大于10Ω） 当阻值不正常时，说明连接器出现绝缘故障 |
|
|
连接器是否出现故障？ |
|
|
是 |
否 |
|
更换连接器。 |
|
|
检查方法 将起动开关转到ON位置，重新检测故障。 |
|
|
本故障是否消除？ |
|
|
是 |
否 |
|
维修完毕 |
重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。 |
