故障代码
141104 |
|
故障 |
产生后果 |
||
|
故障代码 |
141104 |
泵比例电磁阀与地短路 |
工作缓慢 |
|
SPN |
520234 |
||
|
FMI |
4 |
||
系统描述
先导泵将油液直接供给主泵上的电磁比例减压阀，电磁比例减压阀将根据工况的不同调节主泵的排量。

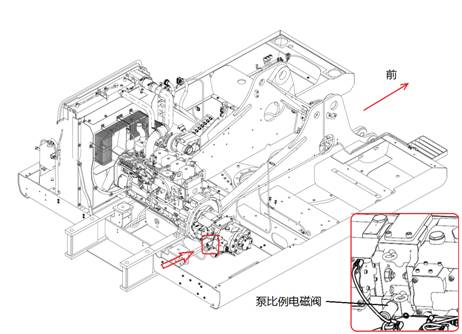

部件位置
故障诊断及排除步骤
|
步骤1
-泵比例电磁阀故障 步骤2 -线束与地短路 步骤3
-连接器故障 步骤4 -检查本故障是否消除 |
步骤向导
|
注意事项：
|
|
|
检查方法 将起动开关转到OFF位置，断开泵比例电磁阀连接器
1、检查连接器内是否有水汽、油泥等 2、用万用表电阻档测量泵比例电磁阀接头端子1与2之间的电阻（正常值大于10Ω）。 |
|
|
泵比例电磁阀是否出现故障？ |
|
|
是 |
否 |
|
修复或更换泵比例电磁阀。 |
|
|
注意事项：
避免线束硬折、硬弯。 应尽量远离运动部件，防止拉断与磨损。 避免与锋利的金属棱角摩擦。 尽量远离油、水。 尽量远离高温部位（如发动机机体）。 |
|
|
检查方法 1、检查控制器（J2-01、J2-05）到泵比例电磁阀之间的连接线束（901、905号线）是否磨损。 2、断开泵比例电磁阀连接器和控制器连接器，用万用表电阻档分别测量线束（901、905号线）电磁阀连接端与搭铁之间阻值（正常大于100K） |
|
|
线束是否与地短路？ |
|
|
是 |
否 |
|
重新连接线束并进行包扎。 |
|
|
注意事项：
|
|
|
检查方法 连接泵比例电磁阀连接器，断开控制器连接器，用万用表电阻档测量控制器J2-01端口与搭铁之间的阻值（正常值大于10Ω） 当阻值不正常时，说明连接器出现绝缘故障 |
|
|
连接器是否出现故障？ |
|
|
是 |
否 |
|
更换连接器。 |
|
|
检查方法 将起动开关转到ON位置，重新检测故障。 |
|
|
本故障是否消除？ |
|
|
是 |
否 |
|
维修完毕 |
重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。 |
