故障代码 151205
A2行走变速电磁阀断路或短接电瓶

故障概述

代码

故障

产生后果

故障代码

151205

A2行走变速电磁阀断路或短接电瓶。

无行走变速功能或行走变速电磁阀不受控制器控制。

SPN

520229

FMI

5

系统描述

控制器通过线910向行走变速电磁阀输出信号，打开阀口。

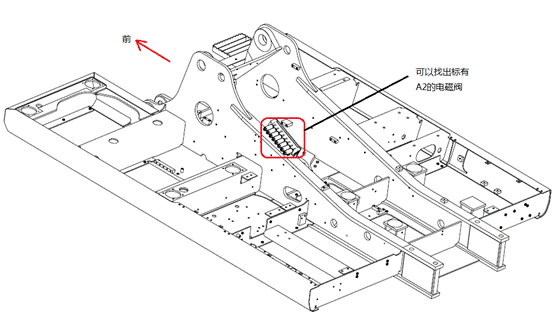

部件位置


故障诊断及排除步骤

步骤1   -行走变速电磁阀故障

步骤2   -线束断路

步骤3   -连接器故障

步骤4   -行走变速电磁阀短接电瓶

步骤5   -检查本故障是否消除

步骤向导

步骤 1 检查行走变速电磁阀是否有故障

注意事项：

截屏004.bmp更换元器件时，请务必使用柳工配件。

1.         检查方法

    将起动开关转到OFF位置，断开行走变速电磁阀连接器

    1、查看针脚是否松动、锈蚀、弯曲、损坏。

    2、测量行走变速电磁阀两端电阻值，电阻应该为29-32Ω

行走变速电磁阀是否有故障？

是

否

修复或更换行走起重功能电磁阀。

转至5

转至2

步骤 2 检查线束是否断路

注意事项：

截屏004.bmp正确捆扎线束与导线：

截屏004.bmp避免线束硬折、硬弯。

截屏004.bmp应尽量远离运动部件，防止拉断与磨损。

截屏004.bmp避免与锋利的金属棱角摩擦。

截屏004.bmp尽量远离油、水。

截屏004.bmp尽量远离高温部位（如发动机机体）。

检查方法

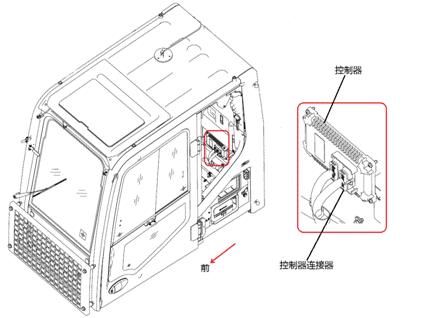

    1、检查控制器J2-10（附图）到行走变速电磁阀之间的连接线束（910号线）以及接地线（221号线）是否磨损。

    2、断开行走变速电磁阀连接器和控制器连接器，检测线束是否断路：

       a、用万用表电阻档测量控制器J2-10端与行走变速电磁阀连接线束的阻值（正常小于10Ω）。

       b、用万用表电阻档测量接地线（221号线）行走变速电磁阀连接端与搭铁之间的阻值（正常小于10Ω）。


线束是否断路？

是

否

重新连接线束并进行包扎。

转至5

转至3

步骤 3 检查连接器是否有故障

注意事项：

截屏004.bmp更换元器件时，请务必使用柳工配件

检查方法

    连接行走变速电磁阀连接器，断开控制器连接器，用万用表电阻档测量控制器J2-10端线束(线910)与搭铁之间的阻值（正常小于10Ω），当电阻值不正常时，说明连接器故障

连接器是否有故障？

是

否

修复或更换连接器。

转至5

转至4

步骤 4 检查行走变速电磁阀是否短接电瓶

注意事项：


检查方法

    将起动开关转到ON位置时进行故障诊断。

    将控制器和A2行走变速电磁阀的连接器断开，使所有用电器设备的开关闭合，测量连接A2行走变速电磁阀线束的电压，电压应该为0

行走变速电磁阀是否短接电瓶？

是

否

找出短接位置，重新连接线束，并包好。

转至5

转至5



步骤 5 检查本故障是否消除

检查方法

    将起动开关转到ON位置，重新检测故障代码

本故障是否消除？

是

否

维修完毕

重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。

返回

附图
