151504-A5流量调节电磁阀与地短路

故障代码 151504
A5流量调节电磁阀与地短路

故障概述

系统描述

控制器通过线908输出信号给流量调节电磁阀，电磁阀通过线924反馈阀口大小，控制器经过逻辑判断，再调整信号，通过线908控制阀口的大小

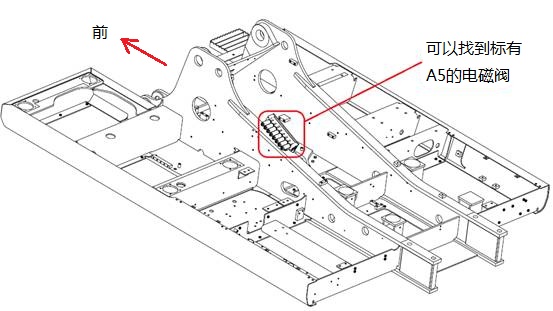

部件位置

故障诊断及排除步骤

步骤1 -流量调节电磁阀故障

步骤2 -连接A5流量调节电磁阀的线束与地短接

步骤3 -连接器故障

步骤4 -检查本故障是否消除

步骤向导

步骤 1 检查流量调节电磁阀是否有故障

注意事项：更换元器件时，请务必使用柳工配件。
检查方法将起动开关转到OFF位置，断开流量调节电磁阀连接器 1、查看针脚是否有水汽、油污等。 2、测量流量调节电磁阀两端电阻值，电阻应该为29-32Ω
流量调节电磁阀是否有故障？
是	否
修复或更换流量调节电磁阀。转至4	转至2

步骤 2 检查连接A5流量调节电磁阀的线束是否与地短接

注意事项：需要停机操作
检查方法 1、将起动开关转到OFF位置时进行故障诊断。 2、将控制器（附图）和A5流量调节电磁阀的插接件断开，测量A5流量调节电磁阀J2-8的电源线（线908）与搭铁之间电阻，电阻应为无穷大
连接A5流量调节电磁阀的线束是否与地短接？
是	否
重新连接线束，并包好转至4	转至3

步骤 3 检查连接器是否有故障

注意事项：需要停机操作更换元器件时，请务必使用柳工配件。
检查方法连接流量调节电磁阀连接器，断开控制器连接器，用万用表电阻档测量控制器J2-8端线束与搭铁之间的阻值（正常小于10Ω），当电阻值不正常时，说明连接器故障
连接器是否有故障？
是	否
更换连接器。转至4	转至4

步骤 4 检查本故障是否消除

检查方法将起动开关转到ON位置，重新检测故障代码
本故障是否消除？
是	否
维修完毕	重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。返回

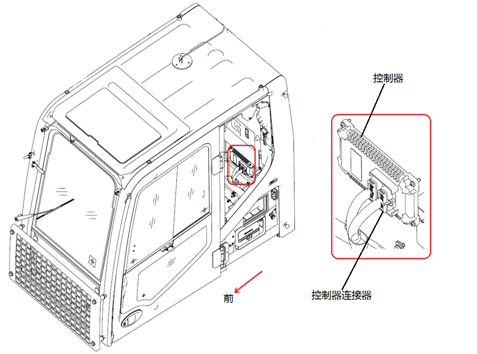

附图


最后修订时间: 2013-4-16
