故障代码
151906 |
|
故障 |
产生后果 |
||
|
故障代码 |
151906 |
A5或A6电磁阀反馈过流。 |
无法调节流量。 |
|
SPN |
520235 |
||
|
FMI |
6 |
||
系统描述
控制器发出信号，A5或A6根据信号调节液压流量

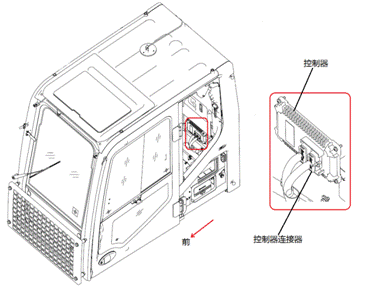

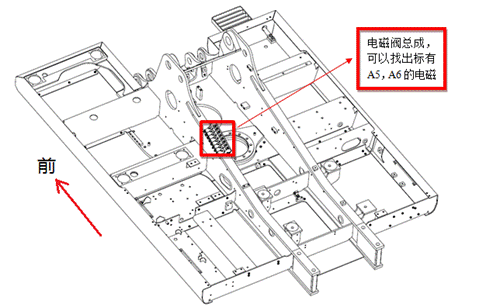

部件位置
|
步骤1
-泵比例电磁阀故障 步骤2 -线束短接电瓶 步骤3 -连接器故障 步骤4 -检查本故障是否消除 |
步骤向导
|
注意事项：
|
|
|
检查方法 将起到开关转到OFF位置，查看针脚是否有水汽、油污等。 测量A5或A6流量调节电磁阀电阻，电阻应该为29-32Ω |
|
|
泵比例电磁阀是否有故障？ |
|
|
是 |
否 |
|
更换电磁阀。 |
|
|
注意事项：
|
|
|
检查方法 断开控制器、A5和A6电磁阀连接器

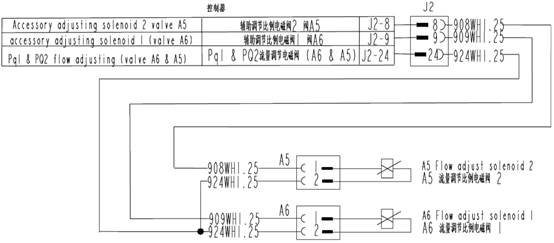

用电压表（200V电压档）测量控制器（附图）连接器J2-24端口与地之间的电压，电压应该为0
|
|
|
线束是否短接电瓶？ |
|
|
是 |
否 |
|
重新连接线束，并包好 |
|
|
注意事项：
|
|
|
检查方法 逐个手动检查A5、A6流量调节电磁阀—控制器之间的连接器是否松动，针脚是否锈蚀、弯曲、损坏 |
|
|
连接器是否有故障？ |
|
|
是 |
否 |
|
修复或更换连接器 |
|
|
检查方法 将起动开关转到ON位置，重新检测故障代码。 |
|
|
本故障是否消除？ |
|
|
是 |
否 |
|
维修完毕 |
重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。 |
