故障代码
171205 |
|
故障 |
产生后果 |
||
|
故障代码 |
171105 |
起动切断继电器断路或短接电瓶。 |
起动切断不受控制器控制。 |
|
SPN |
520222 |
||
|
FMI |
5 |
||
系统描述

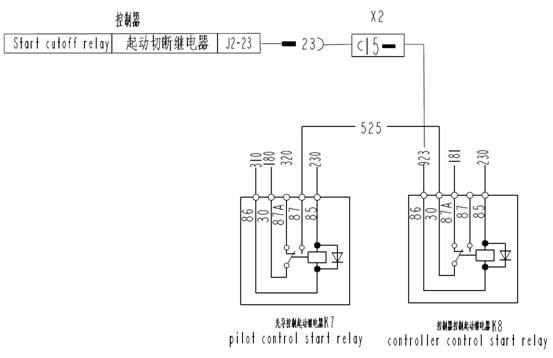

控制器端口23得电后，线911得电，起动切断继电器K8的端口30和端口87A断开。

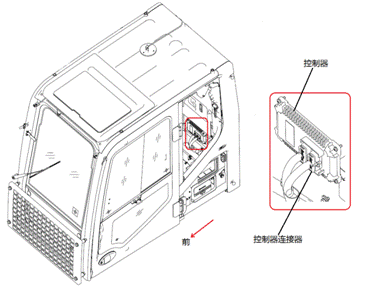

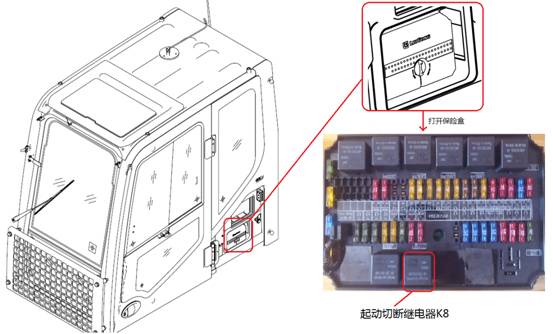

部件位置
|
步骤1 -起动切断继电器故障 步骤2 -线束断路 步骤3
-连接器故障 步骤4
-起动切断继电器短接电瓶 步骤5 -检查本故障是否消除 |
步骤向导
|
注意事项：
|
|
|
检查方法 将起动开关转到OFF位置时进行故障诊断 打开保险盒，拔出起动切断继电器 测量起动切断继电器线圈85、86两端的电阻，电阻应该为345-350Ω 将85和86两端用24V电源接通，测量30和87两端，用万用表通断档测量，应该是接通的 |
|
|
起动切断继电器是否有故障？ |
|
|
是 |
否 |
|
更换起动切断继电器。 |
|
|
注意事项：
|
|
|
检查方法 将起动开关转到OFF位置时进行故障诊断 将控制器（附图）插接件断开,拔出起动切断继电器，测量J2-23端线束（线923）到起动切断继电器之间的电阻，电阻最大应该为10Ω 测量保险盒中对应的85端口与地之间的电阻，电阻最大应该为10Ω
|
|
|
线束是否断路？ |
|
|
是 |
否 |
|
重新连接线束，并包好。 |
|
|
注意事项：
|
|
|
检查方法 将起动切断继电器正确地插入保险盒中，断开控制器连接器，用万用表电阻档测量控制器J2-23端线束（线923）与搭铁之间的阻值，阻值应该在345-360Ω之间，当电阻值不正常时，请检查连接器： a、检查起动切断继电器搭铁处的连接器是否存在接触不良 b、检查起动切断继电器连接器是否松动或损坏。 |
|
|
连接器是否有故障？ |
|
|
是 |
否 |
|
调整或更换连接器。 |
|
|
注意事项：
|
|
|
检查方法 将起动开关转到ON位置时进行故障诊断。 将控制器和起动切断继电器的连接器断开，使所有用电器设备的开关闭合，测量连接起动切断继电器线束的电压，电压应该为0 |
|
|
起动切断继电器是否短接电瓶？ |
|
|
是 |
否 |
|
找出短接位置，重新连接线束，并包好。 |
|
|
检查方法 将起动开关转到ON位置，重新检测故障代码。 |
|
|
本故障是否消除？ |
|
|
是 |
否 |
|
维修完毕 |
重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。 |
