2111043-P2泵压力传感器电压低于范围值

故障代码 211104
P2泵压力传感器电压低于范围值

故障概述

代码		故障	产生后果
故障代码	211104	P2泵压力传感器电压低于范围值（当操作左右手柄时，P2泵压力传感器的信号电路检测到的电流过低——低于4mA）	无特殊反应。
SPN	520193
FMI	4

系统描述

压力传感器（压力变送器）是将检测到的液压油压力参数转变为电流信号，输入到控制器，控制器检测出液压油的压力大小，并在显示器仪表上显示其数值。

压力传感器参数：

输出电流：4-20mA

工作电压：8-30Vdc

压力范围：0-400bar

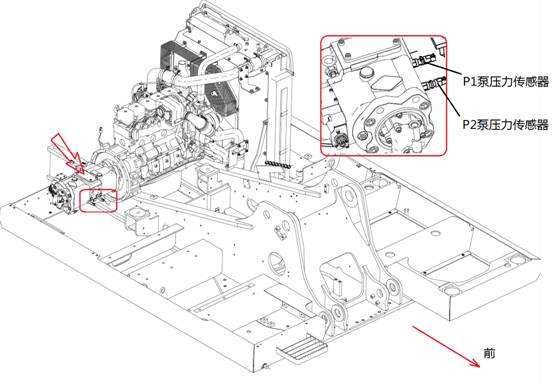

部件位置


故障诊断及排除步骤

步骤1 -连接器故障

步骤2 -线束断路或与地短接

步骤3 -泵压力传感器故障

步骤4 -检查本故障是否消除

步骤向导

步骤 1 检查连接器是否出现故障

注意事项：更换元器件时，请务必使用柳工配件。
检查方法 1、检查传感器搭铁处的连接器是否存在接触不良 2、检查连接器是否松动。 3、查看连接器针脚是否锈蚀、弯曲、损坏。
连接器是否出现故障？
是	否
修复或更换连接器。转至4	转至2

步骤 2 检查线束是否断路或与地短接

注意事项：正确捆扎线束与导线：避免线束硬折、硬弯。应尽量远离运动部件，防止拉断与磨损。避免与锋利的金属棱角摩擦。尽量远离油、水。尽量远离高温部位（如发动机机体）。
检查方法 1、检查控制器（J2-32）到泵压力传感器之间的连接线束（932号线）和电源线（121号线）是否磨损。将起动开关转到ON位置，断开泵压力传感器连接器和控制器连接器。 2、检查线束是否断路： a、用万用表电压档测量电源线（121号线）传感器连接端与搭铁之间的电压值（正常为电瓶电压25±0.5V）。 b、将万用表打到电阻档，测量控制器和传感器之间线束（932号线）的阻值（正常小于10Ω） 3、检查线束是否与地短路：测量连接线束（932号线）传感器连接端与搭铁之间的阻值（正常大于100K）
线束是否断路或与地短接？
是	否
重新连接线束并进行包扎。转至4	转至3

步骤 3 检查泵压力传感器是否出现故障

注意事项：更换元器件时，请务必使用柳工配件。
检查方法将起动开关转到OFF位置，断开泵压力传感器连接器，连接控制器连接器: a、连接电流检测线路，连接方法见示意图： b、将万用表打到电流档（200mA），起动发动机，并在做动臂提升的情况下测量传感器连接器公端和母端1脚之间的电流值（正常电流值范围为4—20mA）。
泵压力传感器是否出现故障？
是	否
更换泵压力传感器。转至4	转至4

步骤 4 检查本故障是否消除

检查方法将起动开关转到ON位置，重新检测故障。
本故障是否消除？
是	否
维修完毕	重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。返回

最后修订时间: 2013-4-16

广西柳工机械股份有限公司
