故障代码
211300 |
故障概述
|
故障 |
产生后果 |
||
|
故障代码 |
211200 |
N2负流量压力非常高——当操作机器时，N2负流量压力传感器的信号电路检测到压力非常高（6MPa以上）。 |
整机动作缓慢。 |
|
SPN |
520238 |
||
|
FMI |
0 |
||
系统描述
压力传感器（压力变送器）是将检测到的液压油压力参数转变为电流信号，输入到控制器，控制器检测出液压油的压力大小，并在显示器仪表上显示其数值。
压力传感器参数：
输出电流：4-20mA
压力范围：0-60bar

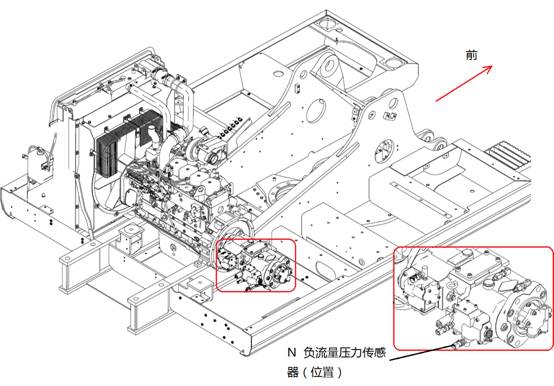

部件位置
|
步骤1 -N2负流量压力非常高 步骤2
-N2负流量压力监测系统有问题 步骤3 -检查本故障是否消除 |
步骤向导
|
注意事项：
|
|
|
检查方法 用测压计检查N2负流量压力是否非常高 |
|
|
N2负流量压力是否非常高？ |
|
|
是 |
否 |
|
排查泵压力非常高的原因。 |
|
|
注意事项：
|
|
|
检查方法 压力正常时，检查N2负流量压力检测回路或压力传感器是否有问题，检测方可参考：《211303-N2负流量压力传感器电压高于范围值》故障诊断 |
|
|
N2负流量压力监测系统是否有问题？ |
|
|
是 |
否 |
|
检修N2负流量压力检测回路或更换压力传感器。 |
|
|
检查方法 将起动开关转到ON位置，重新检测故障。 |
|
|
本故障是否消除？ |
|
|
是 |
否 |
|
维修完毕 |
重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。 |
