故障代码 231012
控制器心跳异常

故障概述

代码		故障	产生后果
故障代码	231012	控制器心跳异常。	机器无法工作。
SPN	[4000]
FMI	12

系统描述

控制器是挖掘机电控系统的核心部分，负责整机工作模式及状态，信息处理及各种电控功能。

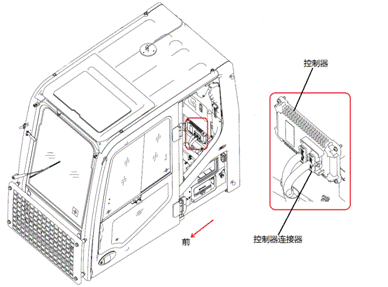

部件位置

故障诊断及排除步骤

步骤1 -控制器连接器J1（黑色）松动

步骤2 -控制器无电源

步骤3 -检查本故障是否消除

步骤向导

步骤 1 检查控制器连接器J1是否松动

注意事项：
检查方法 手动检查控制器连接器是否松动或脱落
控制器连接器J1是否松动？
是	否
紧固连接器J1。 转至3	转至2

---

步骤 2 检查控制器是否无电源

注意事项：

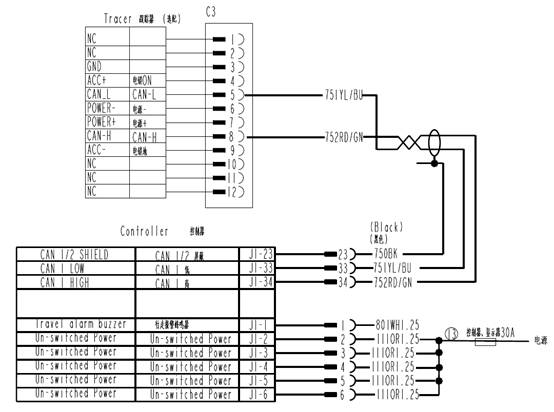

检查方法 拆开控制器连接器J1（黑色） 用万用表电压档分别测量J1的2、3、4、5、6端口与地之间的电压，电压应该在24V左右，否则控制器电源不足。
控制器是否无电源？
是	否
检查线111是否断路，重新接线。 转至3	转至3

---

步骤 3 检查本故障是否消除

检查方法 将起动开关转到ON位置，重新检测故障代码。
本故障是否消除？
是	否
维修完毕	重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。 返回

最后修订时间: 2013-4-16
