251004-燃油泵继电器与地短路

故障代码 251004
燃油泵继电器与地短路

故障概述

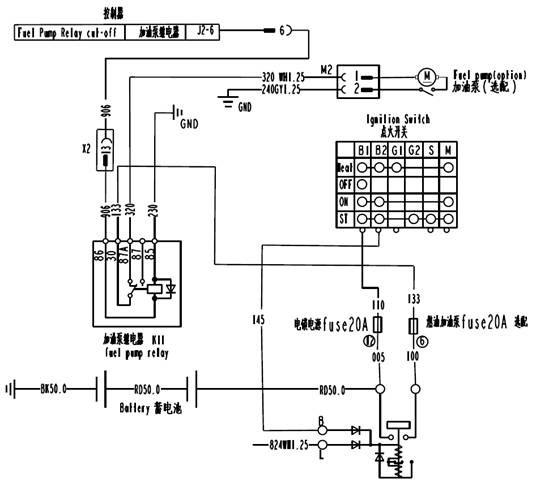

系统描述

电锁上电，蓄电池继电器得电，线133得电，则线320得电，加油泵可工作；若控制器J2的第6个端口给出信号，线906得电，则加油泵继电器得电，133与320断路，加油泵自动停止工作。

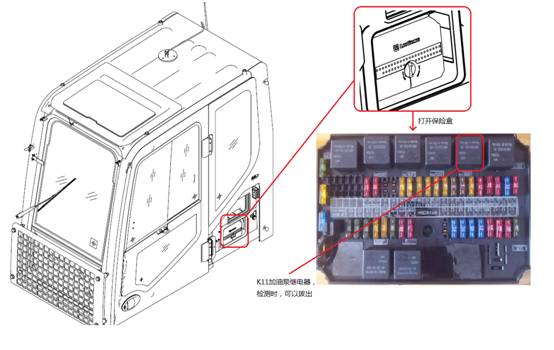

部件位置


故障诊断及排除步骤

步骤1 -连接控制器J2-6端的线束与地短接

步骤2 -连接器故障

步骤3 -检查本故障是否消除

步骤向导

步骤 1 检查连接控制器J2-6端的线束是否与地短接

注意事项：需要停机操作
检查方法将起动开关转到OFF位置时进行故障诊断将控制器（附图）插接件断开，拔出燃油加油泵继电器，测量J2-6端线束（线906）与搭铁之间的电阻，电阻应该为无穷大
连接控制器J2-6端的线束是否与地短接？
是	否
重新连接线束，并包好。转至3	转至2

步骤 2 检查连接器是否有故障

注意事项：需要停机操作更换元器件时，请务必使用柳工配件
检查方法逐个手动检查自动预热继电器—控制器之间的连接器是否有水汽、油污等可能引起漏电的故障
连接器是否有故障？
是	否
调整或更换连接器。转至3	转至3

步骤 3 检查本故障是否消除

检查方法将起动开关转到ON位置，重新检测故障代码。
本故障是否消除？
是	否
维修完毕	重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。返回

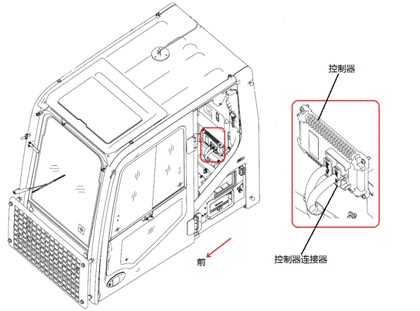

附图
