271305-风扇换向电磁阀断路或短接电瓶

故障代码 271305
泵比例电磁阀断路或短接电瓶

故障概述

系统描述

风扇换向电池阀（变速风扇变向电池阀）用于控制风扇正反转：控制器接收仪表上风扇正反转操作信号，并通过J2-4端口控制电磁阀，实现变速风扇的正反转。

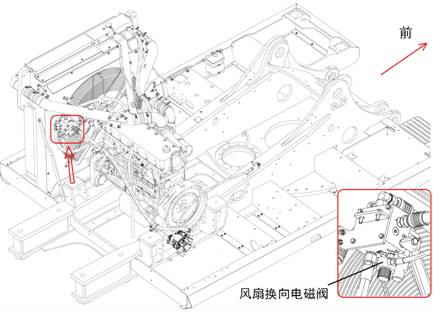

部件位置


故障诊断及排除步骤

步骤1 -风扇换向电磁阀故障

步骤2 -线束断路或短接电瓶

步骤3 -连接器故障

步骤4 -检查本故障是否消除

步骤向导

步骤 1 检查风扇换向电磁阀是否出现故障

注意事项：更换元器件时，请务必使用柳工配件。
检查方法将起动开关转到OFF位置，断开风扇换向电磁阀连接器： 1、查看连接器是否松动、锈蚀、弯曲、损坏。 2、用万用表电阻档测量风扇换向电磁阀接头端子1和2之间的电阻（正常值小于100K）。
风扇换向电磁阀是否出现故障？
是	否
修复或更换风扇换向电磁阀。转至4	转至2

步骤 2 检查线束是否断路或短接电瓶

注意事项：正确捆扎线束与导线：避免线束硬折、硬弯。应尽量远离运动部件，防止拉断与磨损。避免与锋利的金属棱角摩擦。尽量远离油、水。尽量远离高温部位（如发动机机体）。
检查方法 1、检查控制器到风扇换向电磁阀之间的连接线束（904号线）或接地线（229）是否磨损。断开风扇换向电磁阀连接器和控制器连接器， 2、检查线束是否短接电瓶：起动钥匙开关旋至ON位置，并将所有用电器设备的开关闭合，测量线束（904号线）电磁阀连接端与搭铁之间的电压（正常值为0V） 3、检查线束是否断路：用万用表电阻档分别测量控制器与电磁阀之间连接线束（904号线）、电磁阀与搭铁之间连接线束（229号线）的阻值（正常小于10Ω）。
线束是否断路或短接电瓶？
是	否
重新连接线束并进行包扎。转至4	转至3

步骤 3 检查连接器是否出现故障

注意事项：更换元器件时，请务必使用柳工配件。
检查方法连接风扇换向电磁阀连接器，断开控制器连接器，用万用表电阻档测量控制器J2-04端线束与搭铁之间的阻值（正常值小于100K）。当电阻值不正常时，说明连接器接触不良
连接器是否出现故障？
是	否
更换连接器。转至4	转至4

步骤 4 检查本故障是否消除

检查方法将起动开关转到ON位置，重新检测故障。
本故障是否消除？
是	否
维修完毕	重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。返回

最后修订时间: 2013-4-16

广西柳工机械股份有限公司
