271404-风扇驱动电磁阀与地短路

故障代码 271404
风扇驱动电磁阀与地短路

故障概述

系统描述

风扇驱动电磁阀（变速风扇溢流电磁阀）用于控制风扇的转速：控制器通过J2-07端口输出电流，控制溢流阀对风扇驱动液压油压力进行调节，进而改变风扇的转速。

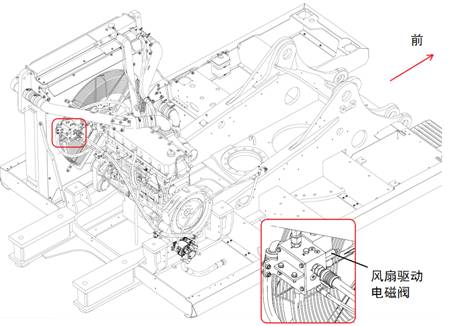

部件位置


故障诊断及排除步骤

步骤1 -风扇驱动电磁阀故障

步骤2 -线束与地短路

步骤3 -连接器故障

步骤4 -检查本故障是否消除

步骤向导

步骤 1 检查风扇驱动电磁阀是否出现故障

注意事项：更换元器件时，请务必使用柳工配件。
检查方法将起动开关转到OFF位置，断开风扇驱动电磁阀连接器 1、检查连接器内是否有水汽、油泥等 2、用万用表电阻档测量风扇驱动电磁阀接头端子1与2之间的电阻（正常值大于10Ω）。
风扇驱动电磁阀是否出现故障？
是	否
修复或更换风扇驱动电磁阀。转至4	转至2

步骤 2 检查线束是否与地短路

注意事项：正确捆扎线束与导线：避免线束硬折、硬弯。应尽量远离运动部件，防止拉断与磨损。避免与锋利的金属棱角摩擦。尽量远离油、水。尽量远离高温部位（如发动机机体）。
检查方法 1、检查控制器（J2-07、J1-35）到风扇驱动电磁阀之间的连接线束（907、835号线）是否磨损。 2、断开风扇驱动电磁阀连接器和控制器连接器，用万用表电阻档分别测量线束（907、835号线）电磁阀连接端与搭铁之间阻值（正常大于100K）
线束是否与地短路？
是	否
重新连接线束并进行包扎。转至4	转至3

步骤 3 检查连接器是否出现故障

注意事项：更换元器件时，请务必使用柳工配件。
检查方法连接风扇驱动电磁阀连接器，断开控制器连接器，用万用表电阻档测量控制器J2-07端口与搭铁之间的阻值（正常值大于10Ω）当阻值不正常时，说明连接器出现绝缘故障
连接器是否出现故障？
是	否
更换连接器。转至4	转至4

步骤 4 检查本故障是否消除

检查方法将起动开关转到ON位置，重新检测故障。
本故障是否消除？
是	否
维修完毕	重新按步骤进行故障查找或联系所在地区的柳工经销商、特约维修点。返回

最后修订时间: 2013-4-16
